Bulloneria – Fissaggio Rilock

Disponiamo di qualsiasi tipo di bulloneria etc…

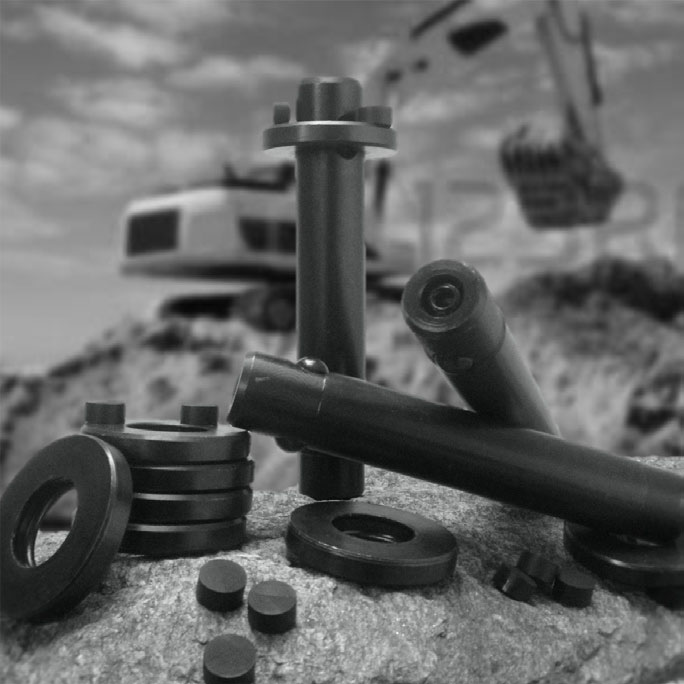

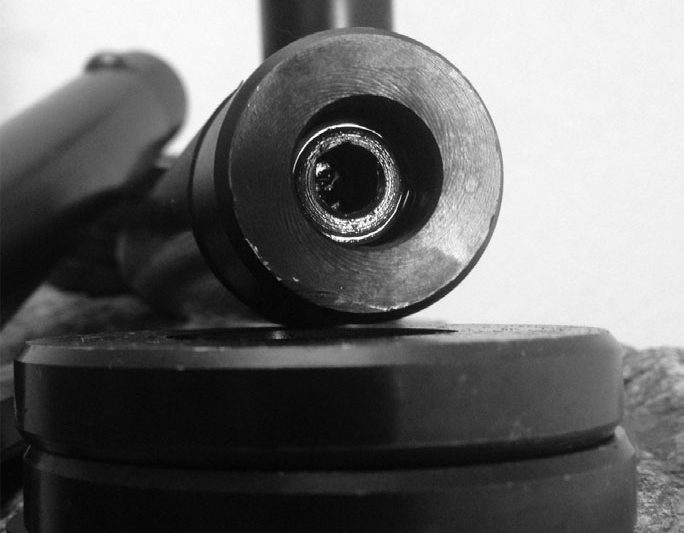

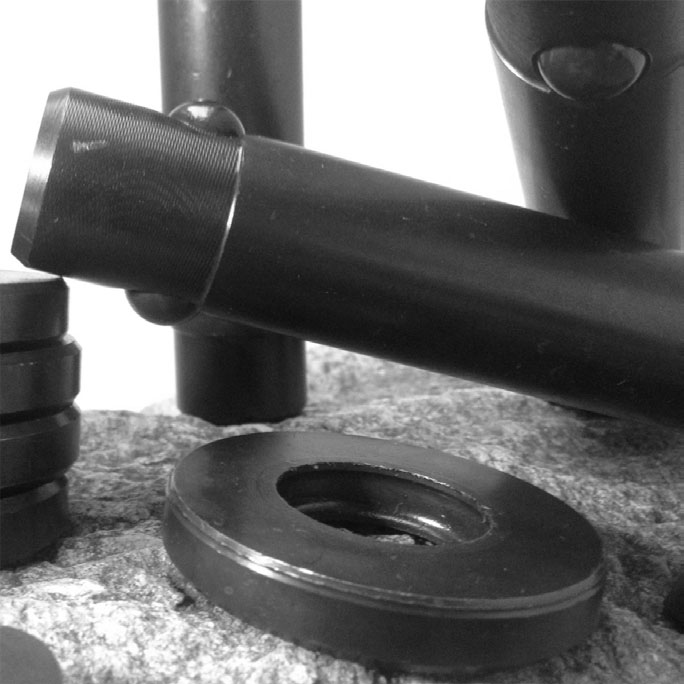

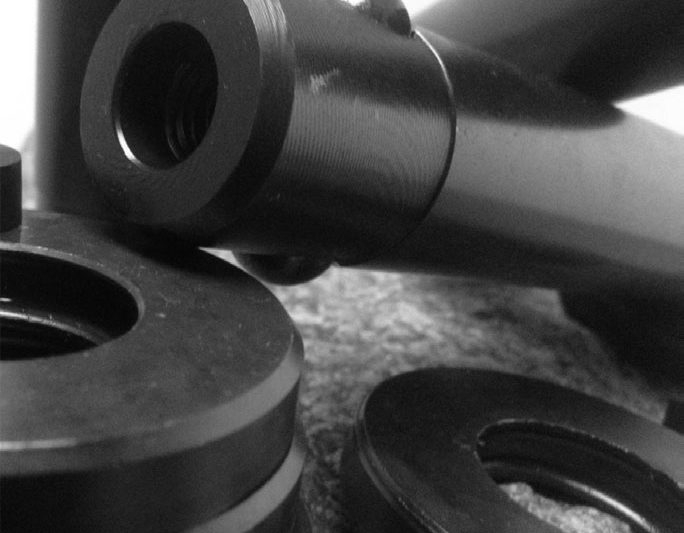

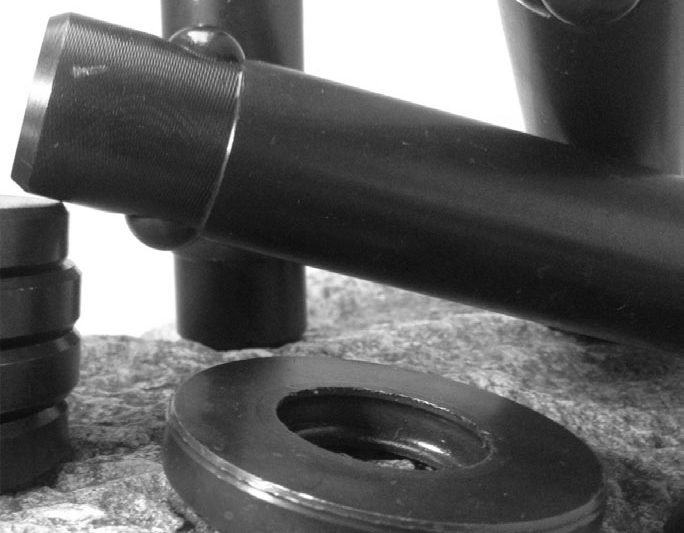

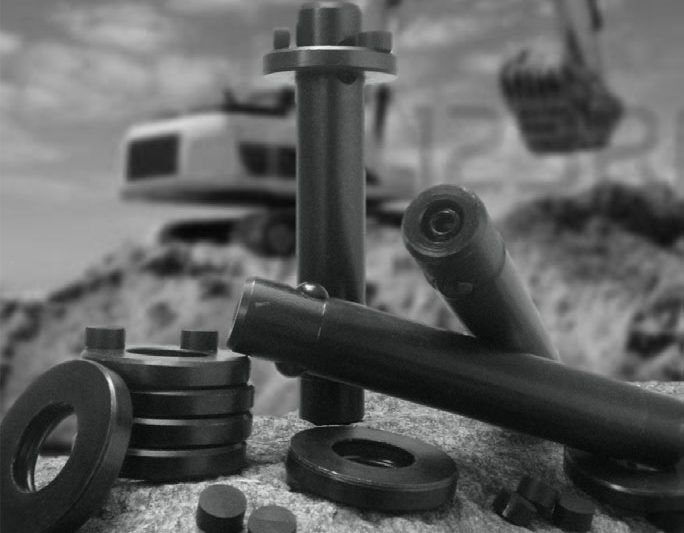

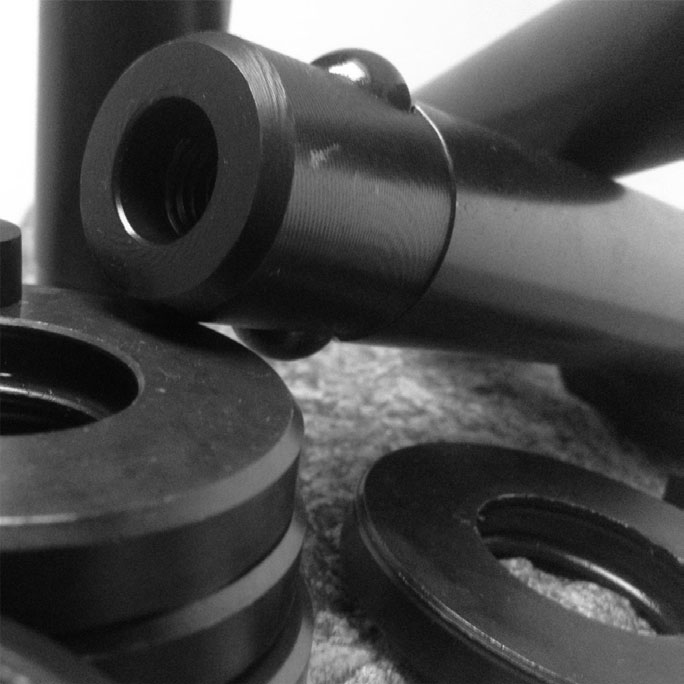

Rilock è il nuovo sistema di fissaggio punte CAT J-system, Komatsu e Fiat Hitachi alternativo a quello solitamente utilizzato.

Procedure di Montaggio

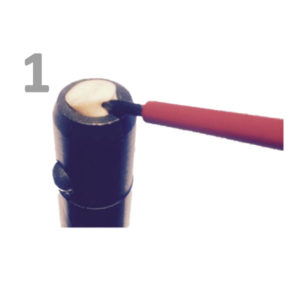

Rimuovere i due tappini dalla testa e dalla coda del perno, usando un piccolo cacciavite

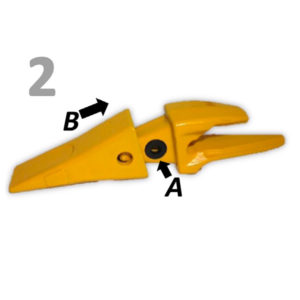

(A) mettere l’anello Rilock nell’apertura del portadente e
(B) inserire la punta nel portadente, come al solito

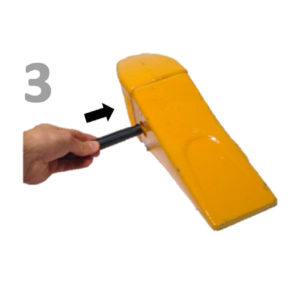

Inserire perno Rilock. ATTENZIONE: inserirlo dall’altro lato rispetto all’anello!! ATTENZIONE: inserirlo dalla parte delle sfere!!

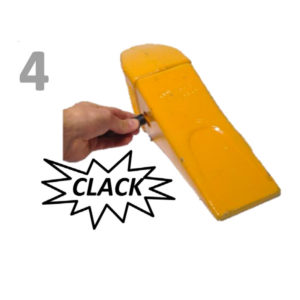

Inserire il perno finchè non si sente l’incastro “CLACK”. Rilock è pronto per il serraggio!!

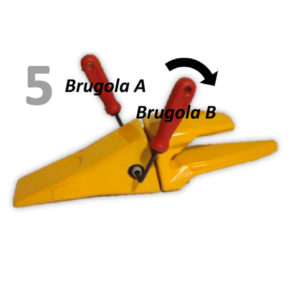

Inserire la Brugola A per non far ruotare il perno. Inserire la Brugola B sulla testa del del perno e avvitare il Rilock finchè non è ben serrato.

Mettere i 2 Tappini per proteggere i fori da usura e sporcizia

Procedure di Smontaggio

smontaggio-rilock-01

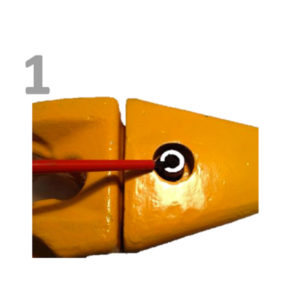

Togliere i 2 Tappini con un piccolo
cacciavite

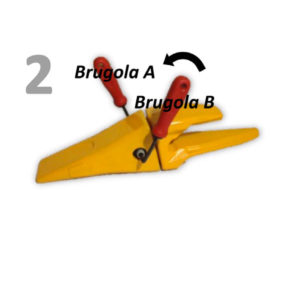

smontaggio-rilock-02

Inserire la Brugola A per non far
ruotare il perno.
Inserire la Brugola B sulla testa del
perno e svitare il Rilock finchè non
è ben allentato

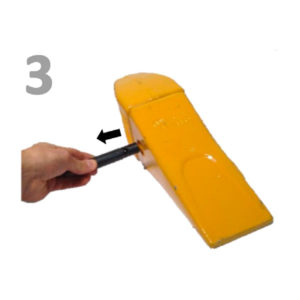

smontaggio-rilock-03

Togliere il perno Rilock

smontaggio-rilock-04

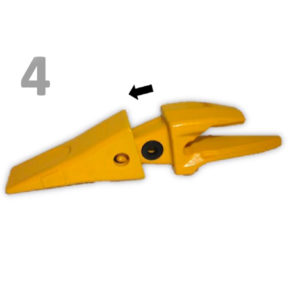

Togliere la punta usurata

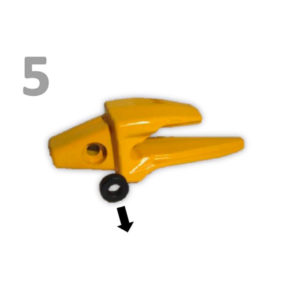

smontaggio-rilock-05

Togliere l’anello Rilock

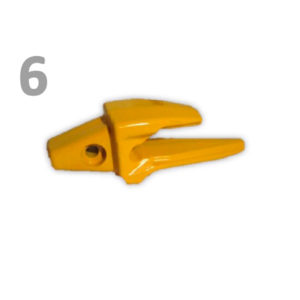

smontaggio-rilock-06

Per il montaggio successivo,
pulire il portadente se sporco
