SUPER V

Da più di 40 anni, la clientela sceglie ESCO, leader del mercato nel settore dei denti porta-capsule. Dal sistema di denti Conical, innovazione della ESCO, al rivoluzionario sistema di denti SUPER V potete sempre contare su ESCO per ottenere la migliore soluzione di “attacco al terreno”. Il sistema SUPER V è offerto con un equipaggiamento standard o dotato di optional da parte di diversi importanti costruttori di tutto il mondo.



Vantaggi del sistema SUPER V

Più taglie per adattarsi meglio alle prestazioni delle macchine.
Profilo affilato e penetrante per migliorare le capacità di penetrazione e caricamento, ridurre il consumo di carburante e le necessità di manutenzione.
Maggiore solidità grazie all’aumento dei piatti di stabilizzazione e delle superfici di supporto del carico.
I superiori acciai ESCO consentono la migliore resistenza all’impatto e all’usura, aumentando la produzione e riducendo i costi di funzionamento.

Il fissaggio è riutilizzabile (a partire dalla taglia V29) e ricostruibile (a partire dalla taglia V51) in modo da ridurre i costi.
Contorno del nasello migliorato per una migliore resistenza allo stress e una maggiore resistenza.
La tecnologia di fusione dell’acciaio utilizza il CAD per ottimizzare le caratteristiche del dente, in termini di migliori prestazioni e maggior durata.

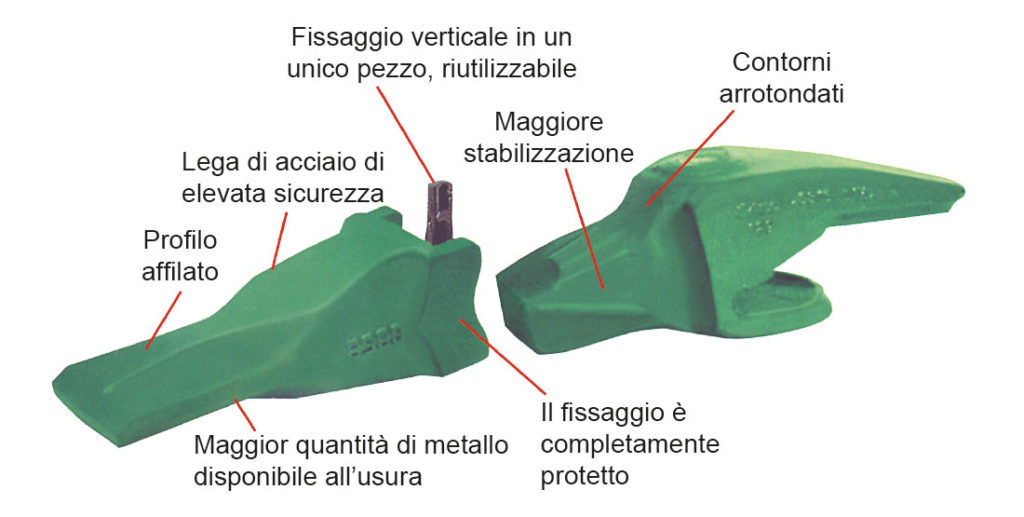

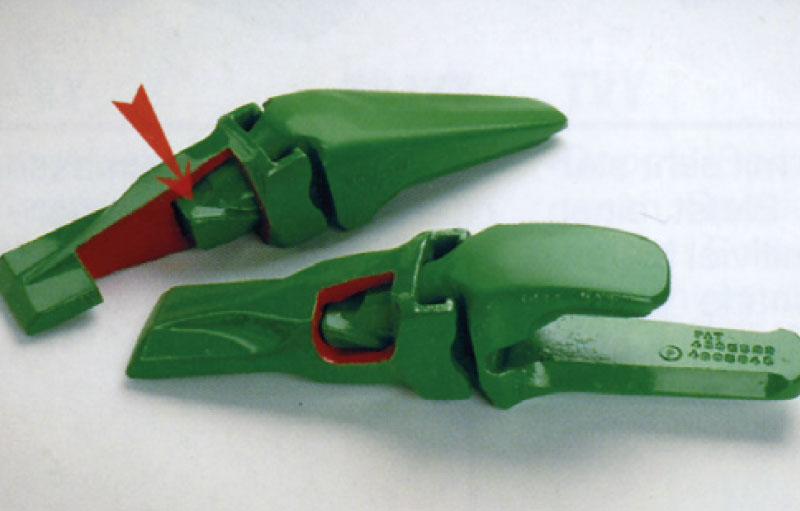

Schema di Montaggio

super-v

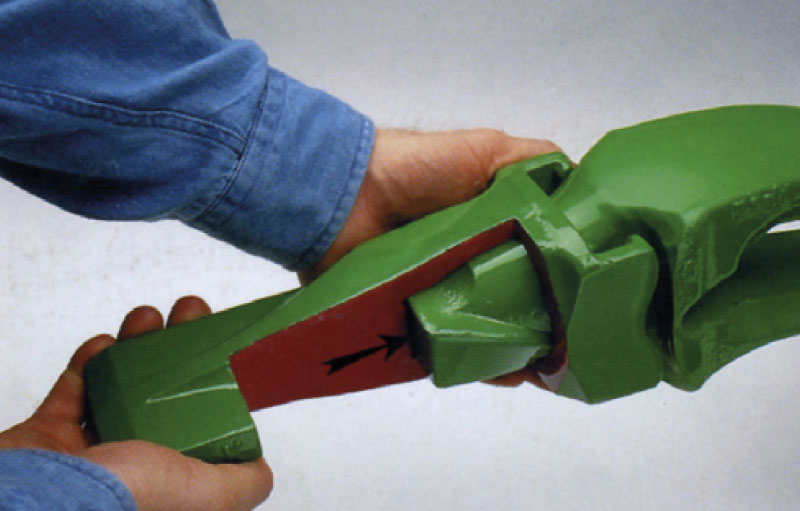

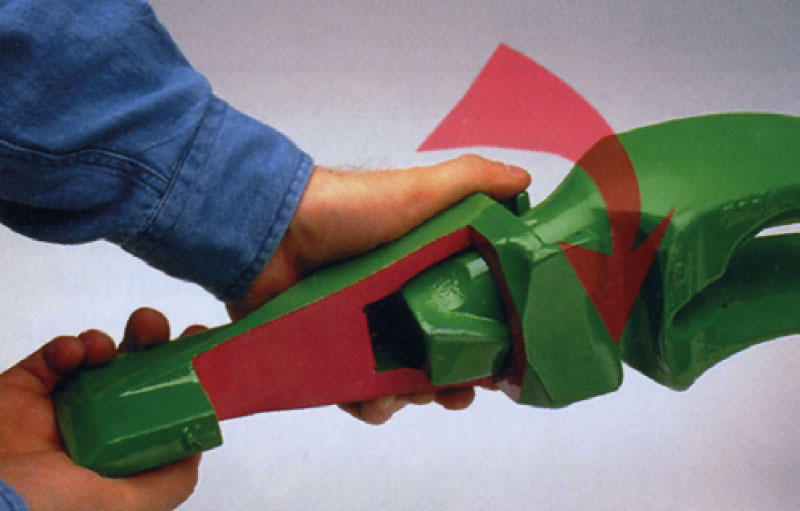

Sistema “elicoidale”

La capsula si monta con un quarto di giro ed è mantenuta in posizione dal fissaggio. Maggiore è la forza di penetrazione nei materiali duri di scarico, più aumenta la presa.
Vantaggio: Massima tenuta della capsula.

Superficie di stabilizzazione del nasello e appoggio frontale

Larghi piatti di stabilizzazione e filettatura elicoidale aumentano la stabilizzazione rispetto alla concorrenza. La punta si sistema direttamente sull’estremità del nasello adattatore. Resiste a potenti spinte frontali.

Vantaggio: sistema di alta prestazione e maggiore durata della punta.

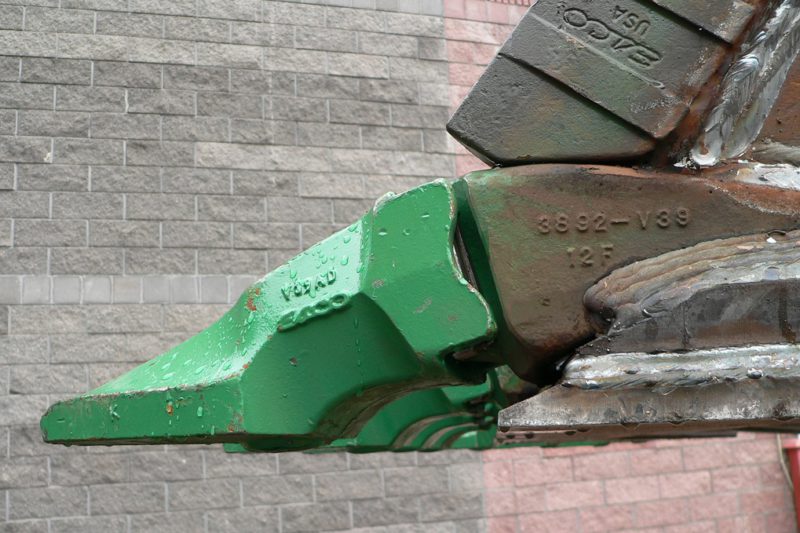

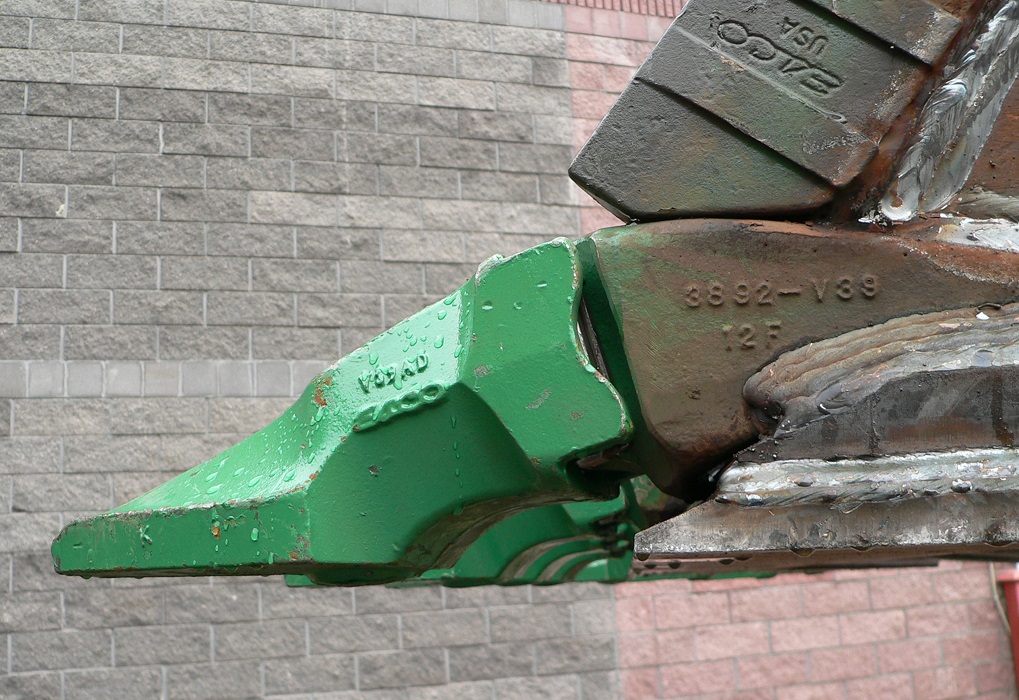

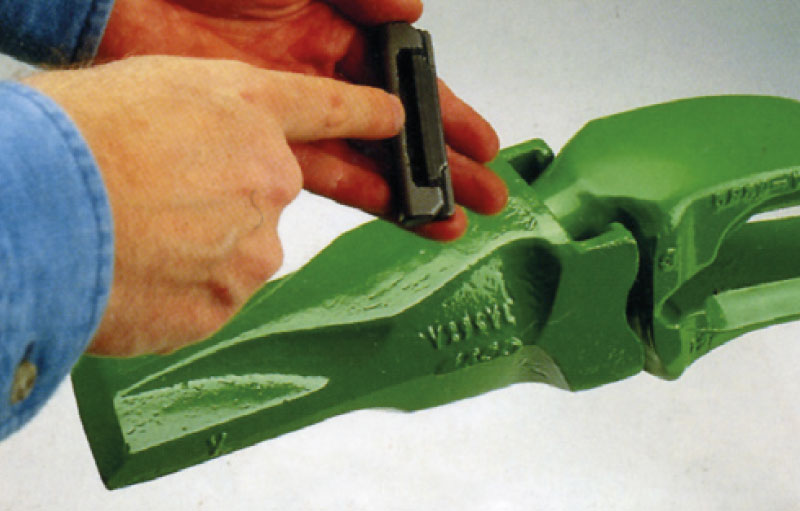

Fissaggio verticale

Struttura in un unico pezzo, più sicura, facile da installare e da sostituire. Fissaggio riutilizzabile fino a 6 sostituzioni di capsule.

Vantaggio: maggiore operatività del prodotto.

Fissaggio protetto dall’orecchio della capsula

Ogni nuova capsula dispone di una nuova superficie di bloccaggio e il fissaggio è protetto contro l’usura e gli urti.

Vantaggio: eliminazione virtuale della perdita di punte.

Capsule per tutte le applicazioni

Il sistema SUPER V è integrato da una serie completa di forme di denti, studiate per offrire prestazioni migliori in tutte le applicazioni. Dall’utilizzo sulla terra battuta a quello su argilla a roccia, il sistema SUPER V dispone di capsule per:

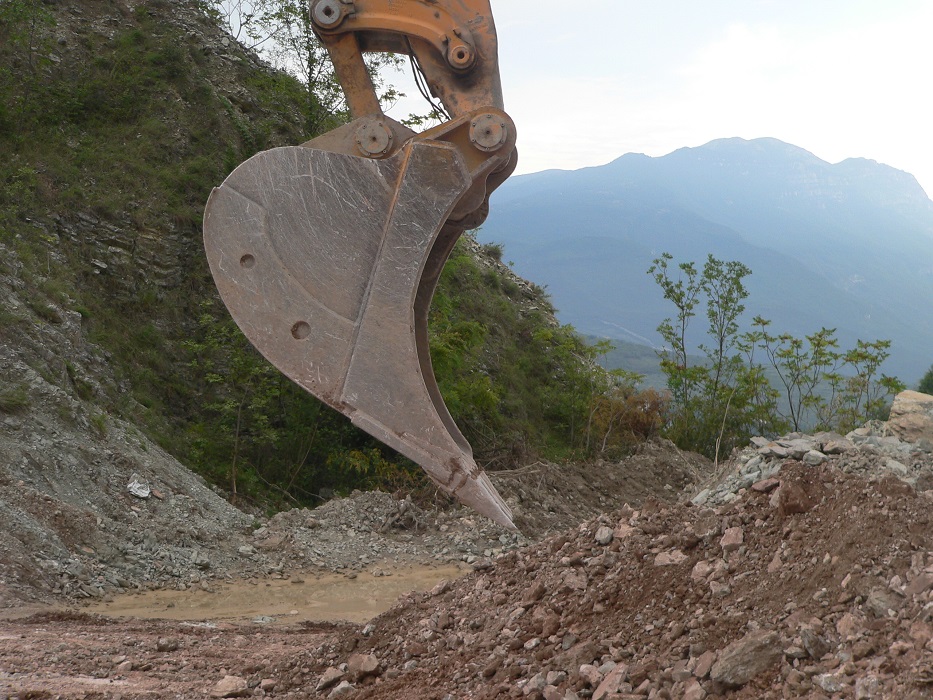

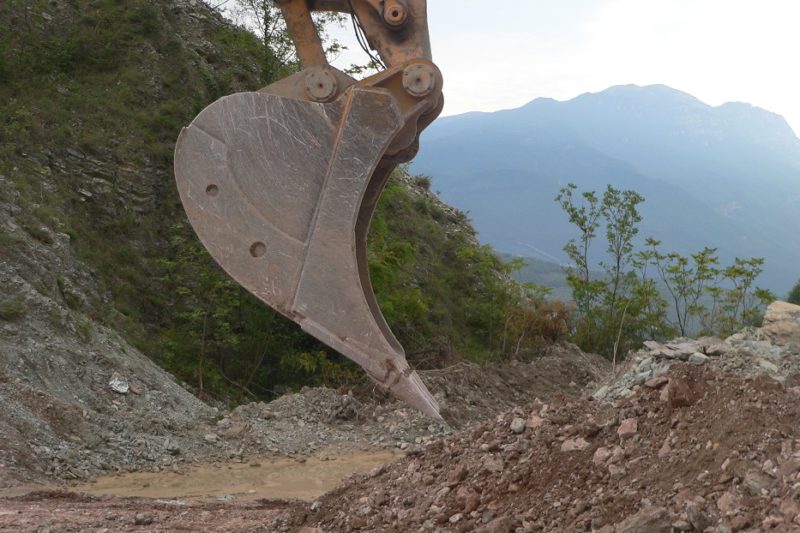

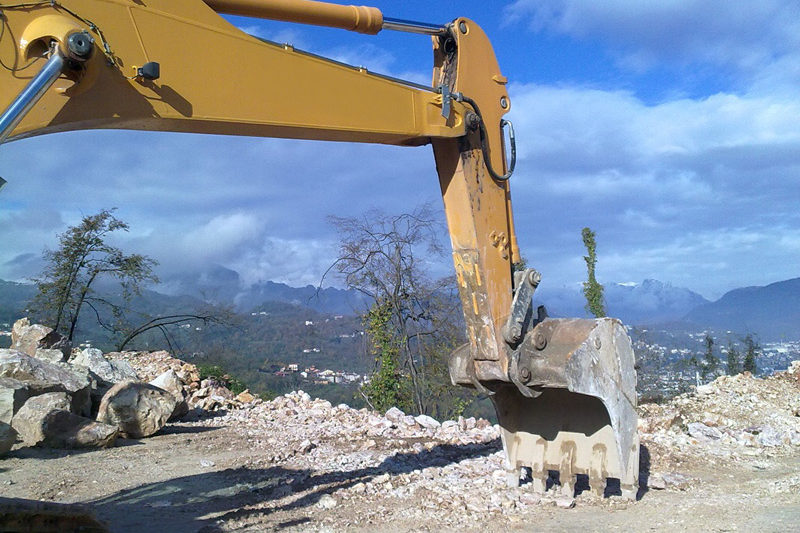

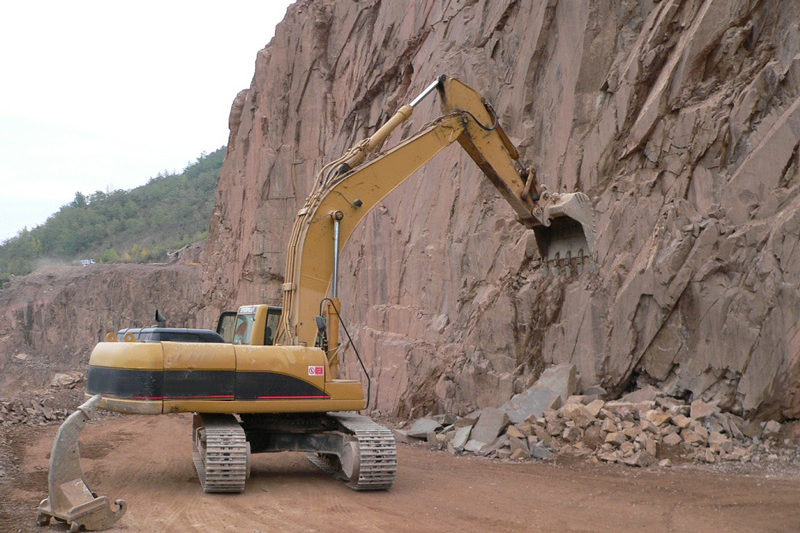

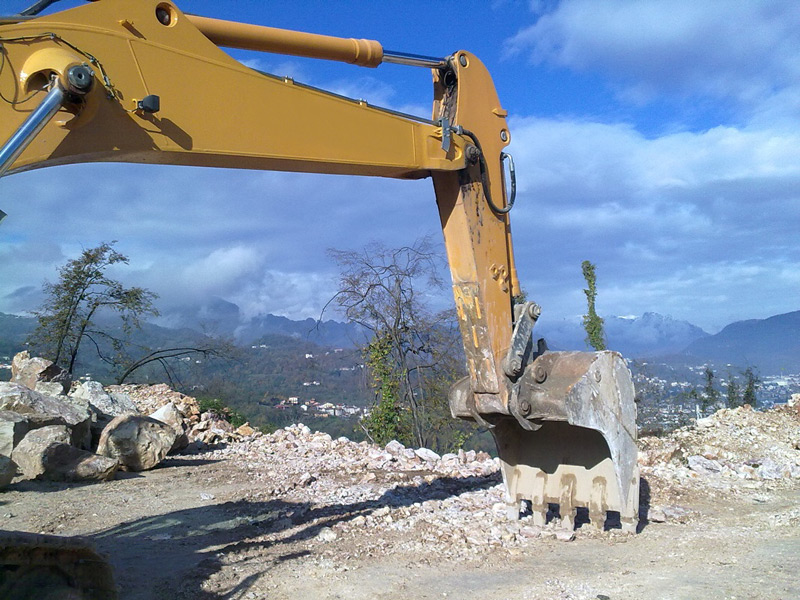

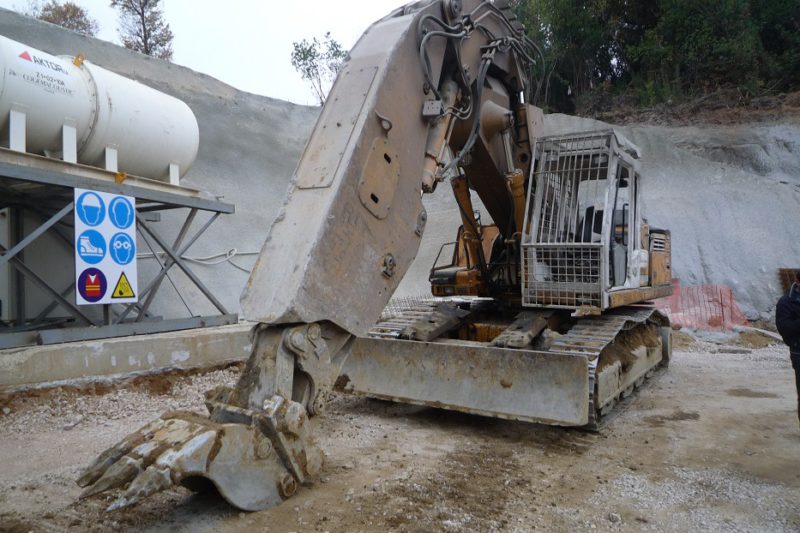

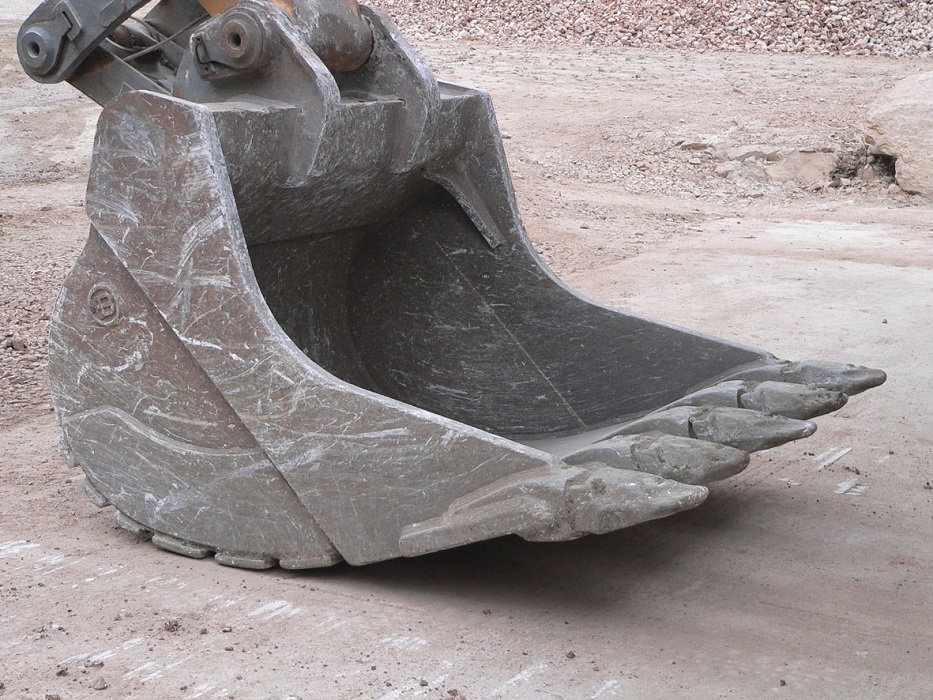

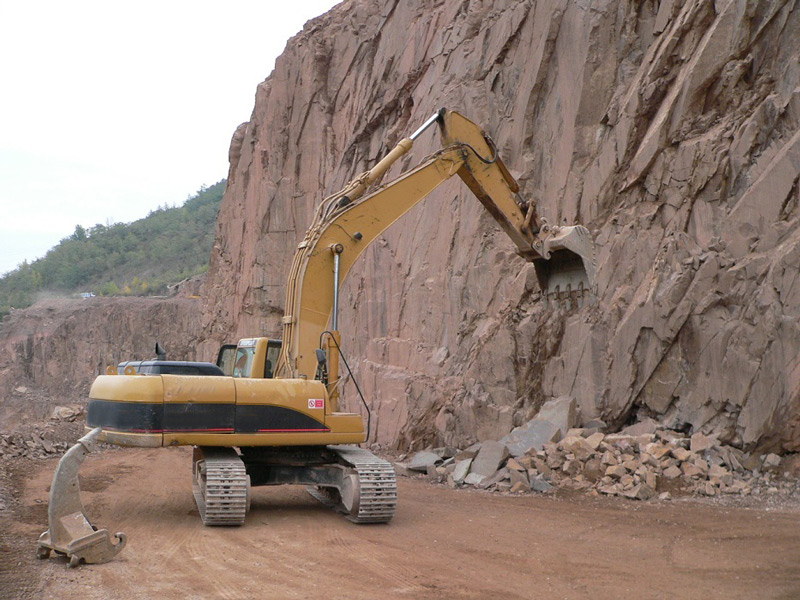

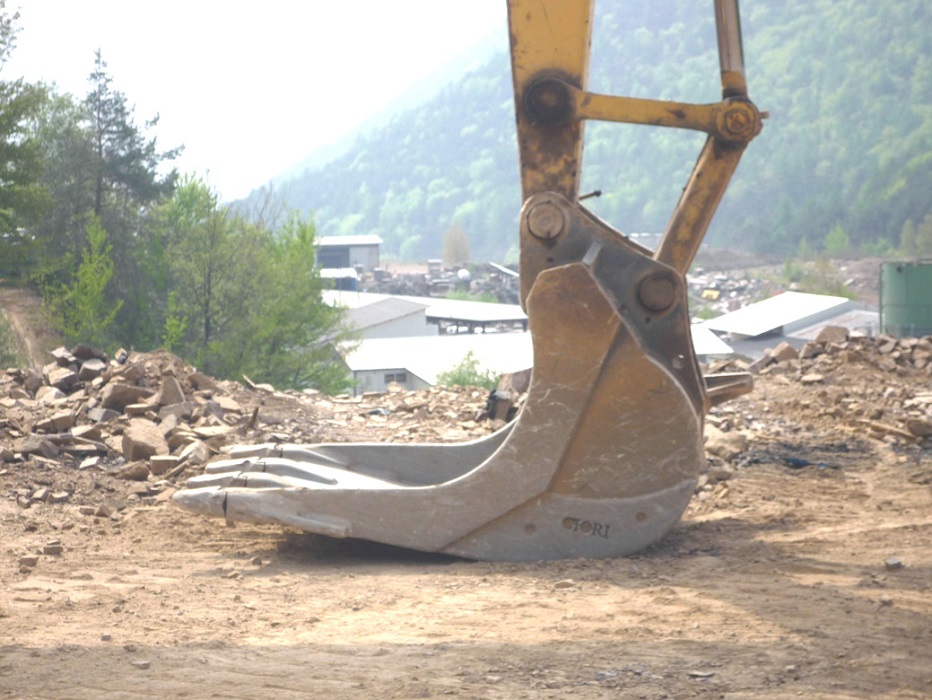

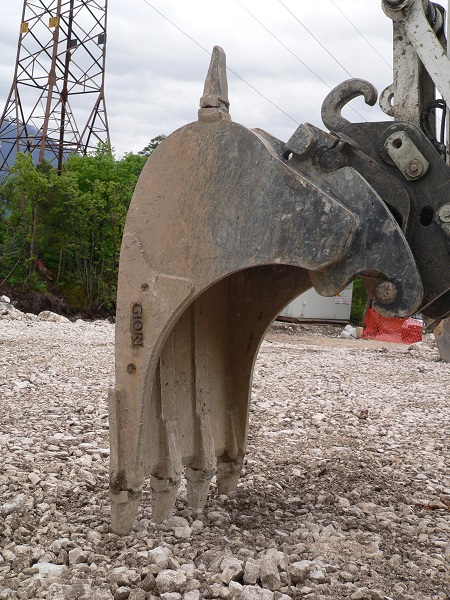

Capsule SUPER V per escavatori

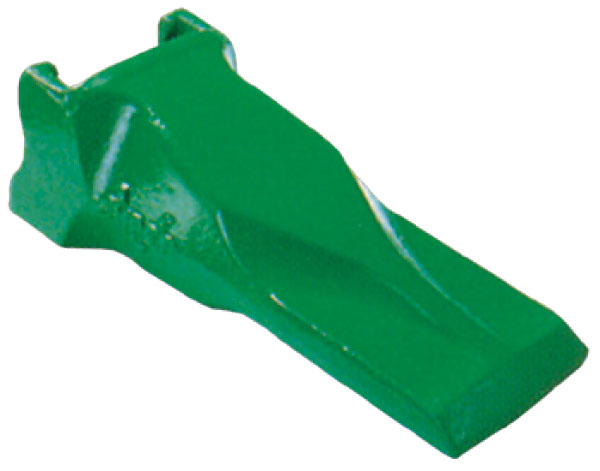

SYL – SYL significa capsula standard con nervatura a Y lunga, ed è la proposta standard per benne di escavatori. Il suo design simmetrico permette di mantenere un profilo costantemente affilato per una buona penetrazione, è dotato di una nervatura a Y che conferisce robustezza e abbondante metallo d’usura. È una scelta eccellente per impieghi generali.

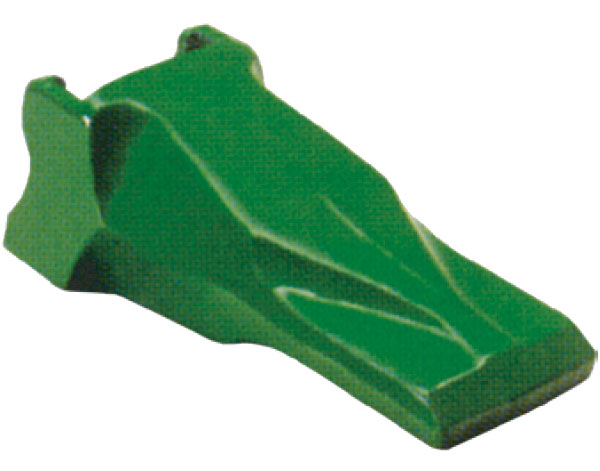

RYL – La RYL è una capsula per roccia con nervatura a Y. Questa capsula corta è ideale per lavori in roccia a forte impatto o in tutte le applicazioni in cui gli impatti violenti causano la rottura di capsule più lunghe.

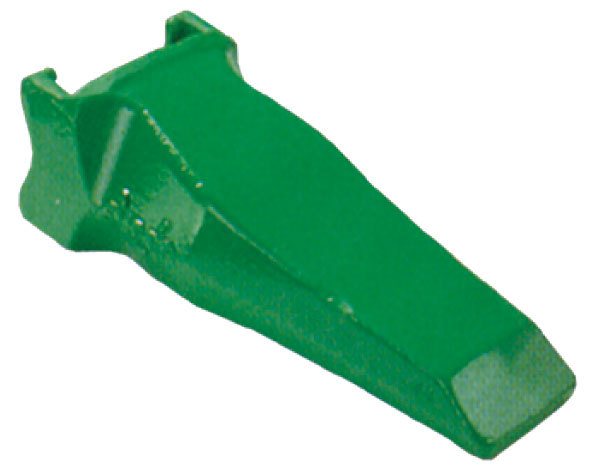

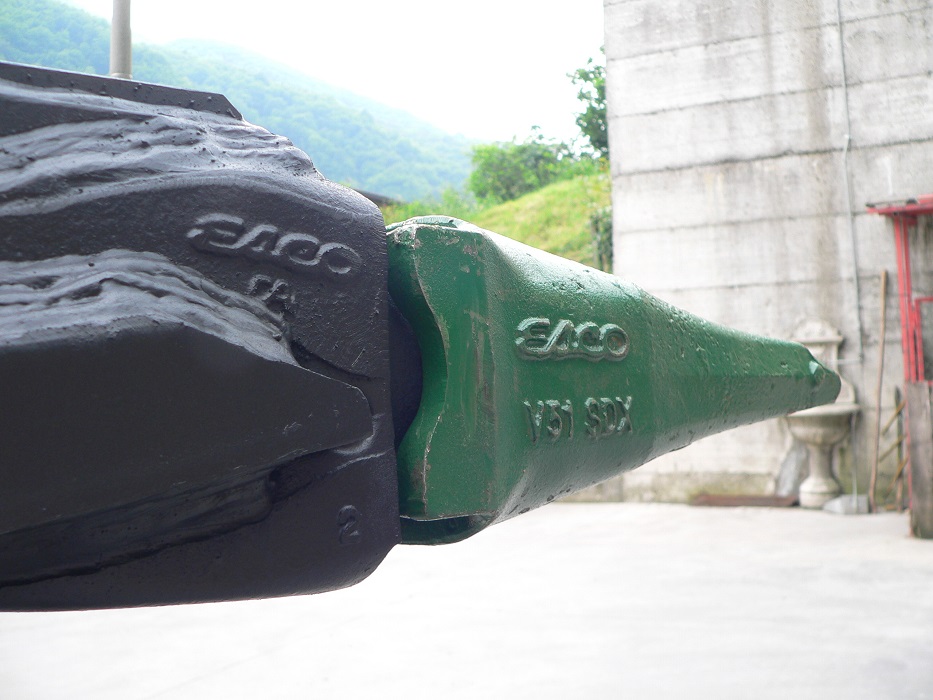

SDX – La SDX è una capsula Sharp (affilata) con forma a Delta. La punta a scalpello consente una migliore penetrazione; nello stesso tempo è caratterizzata da una maggiore robustezza e una maggior quantità di metallo d’usura rispetto alla forma VY.

SHV – SHV significa capsula Sharp (affilata), Heavy (pesante), con nervatura a V. È una capsula per applicazioni severe e abrasive, ove sia richiesto più metallo d’usura.

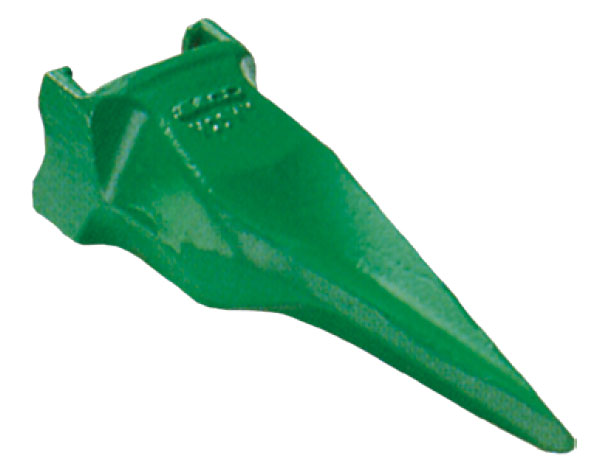

VY (VYH) – La VY è una capsula con forma a V, nervatura a Y non simmetrica, utilizzata quando è necessaria la massima penetrazione come in terreno gelato o argillite. Ha una maggiore durata all’usura rispetto a punte di altre forme e mantiene più a lungo l’affilatura. La VYH è la versione più robusta della VY.

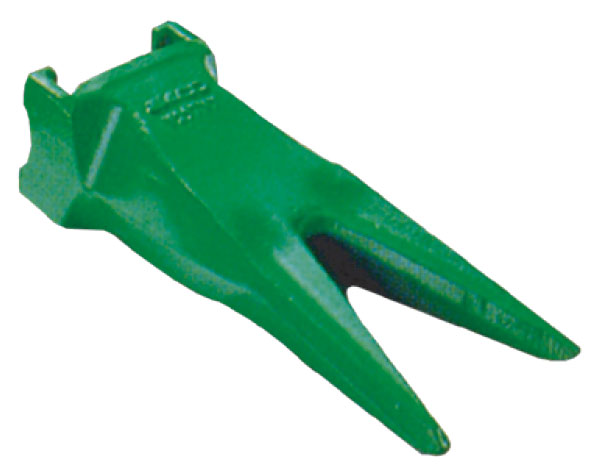

TVY (TVYH) – La TVY è una capsula Twin (gemella), con forma a V, nervatura a Y asimmetrica con eccellente capacità di penetrazione. È concepita per essere usata in posizione angolare quando si montano le capsule VY al fine di aumentare la lunghezza di scavo rispetto ai fianchi della benna. La TVYH è la versione più robusta.

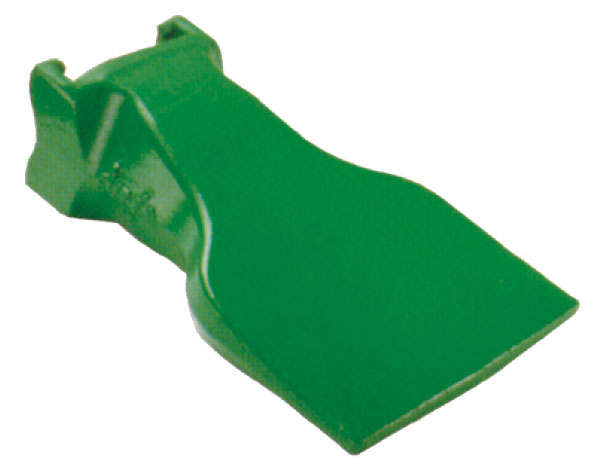

FLARED – Capsula scavata ed affusolata per lavori di pulizia. Eccellente per tracciare trincee e per scavi di fondamenta.

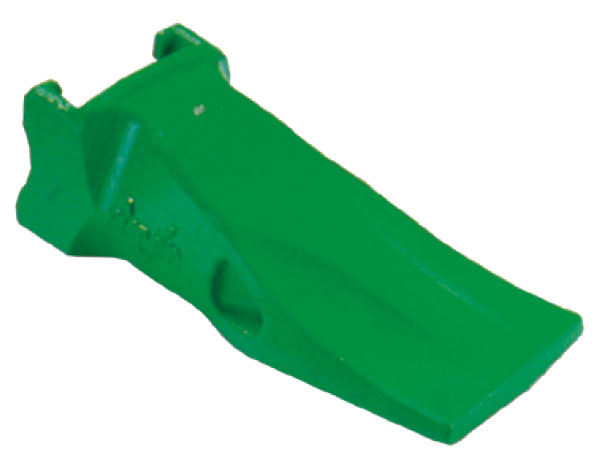

TYLCE – CE indica una capsula Continuous Edge. La cavità della capsula non ha forma elicoidale, in modo da poter essere montata senza essere ruotata sul nasello e per poter essere applicata assieme ad una lama saldata alla stessa ed avere una benna continuous edge per pulizia piazzale, livellamento terreno, scavo con taglio uniforme.

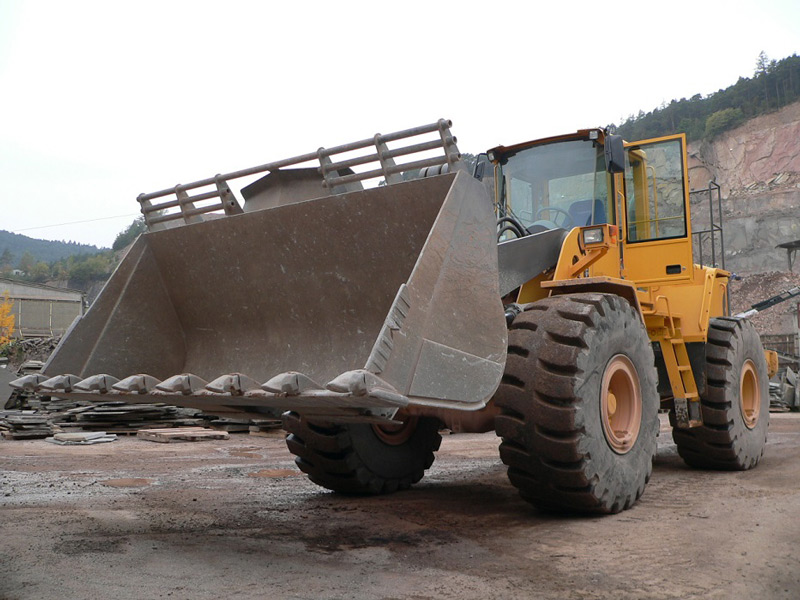

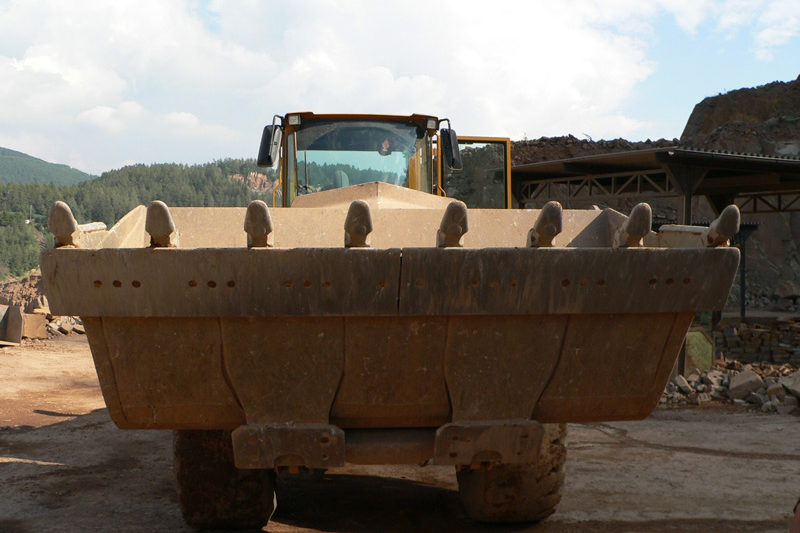

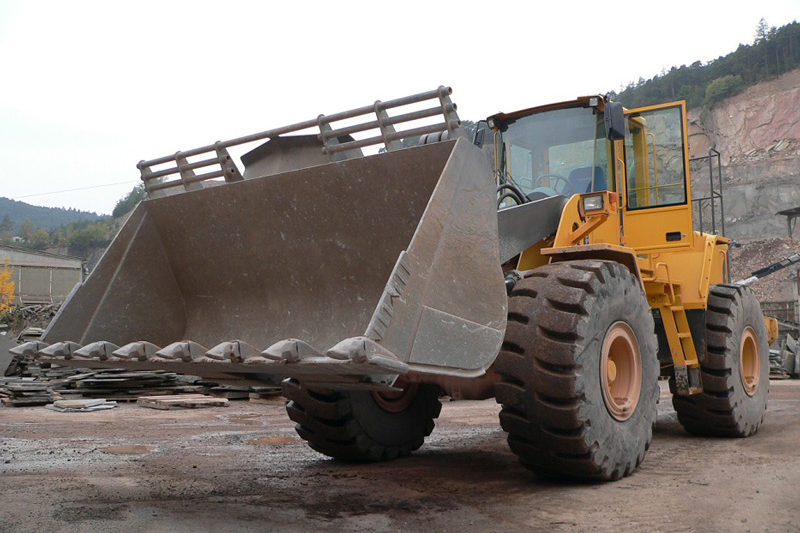

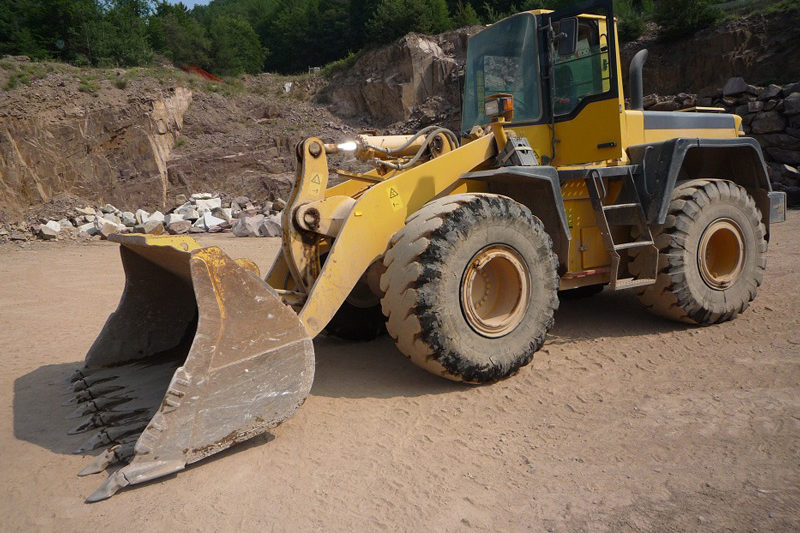

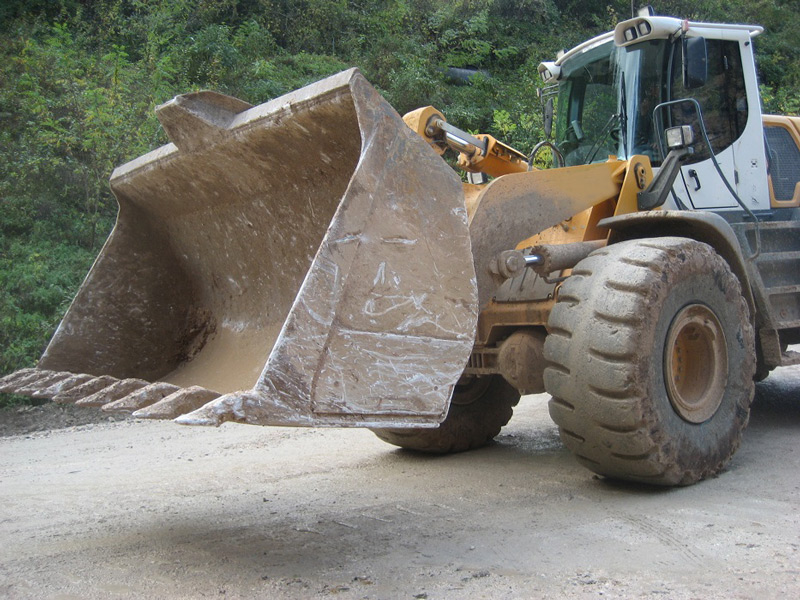

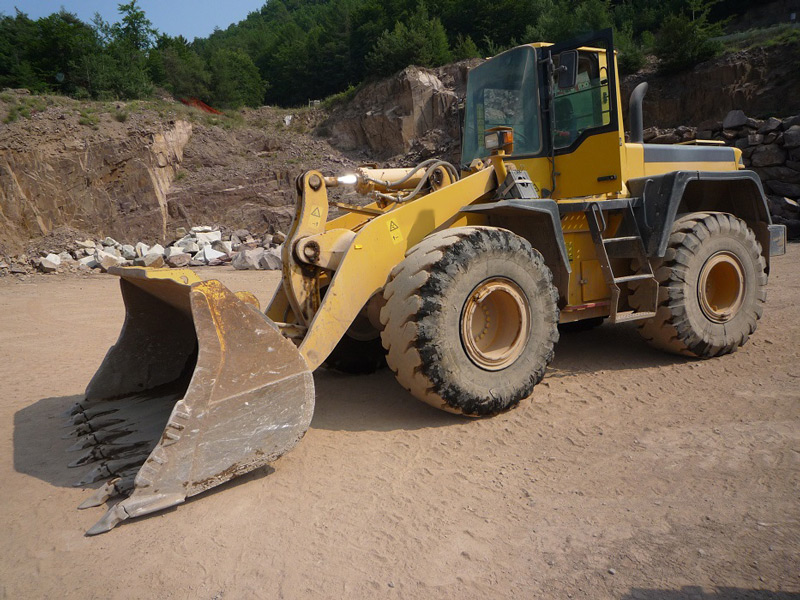

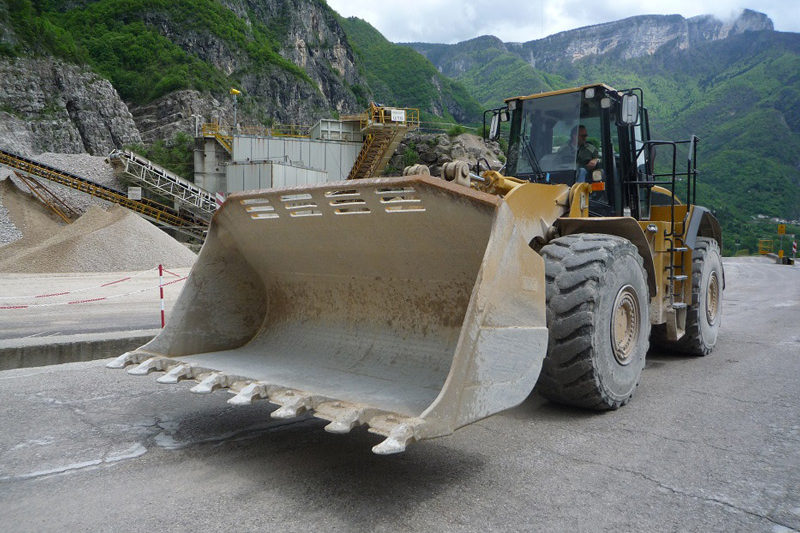

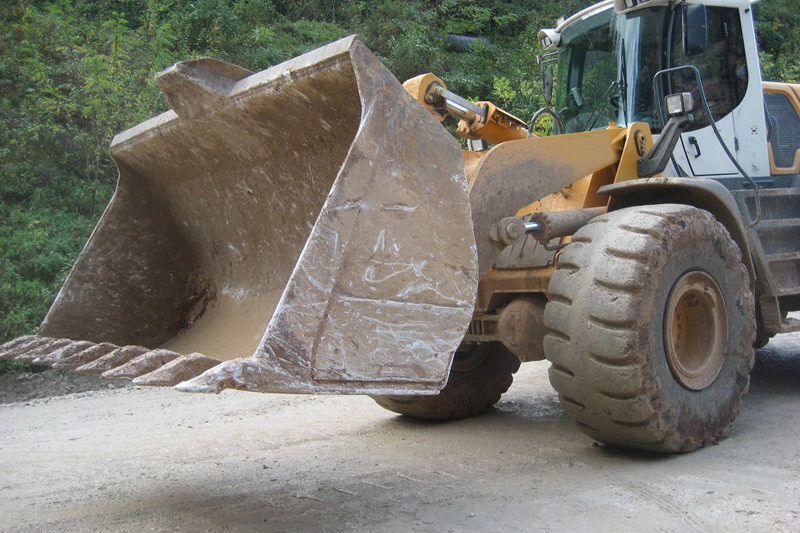

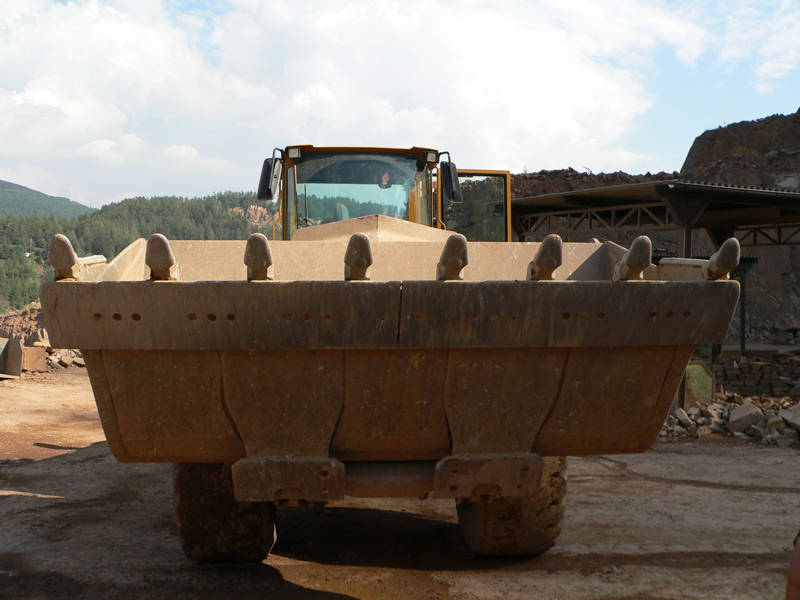

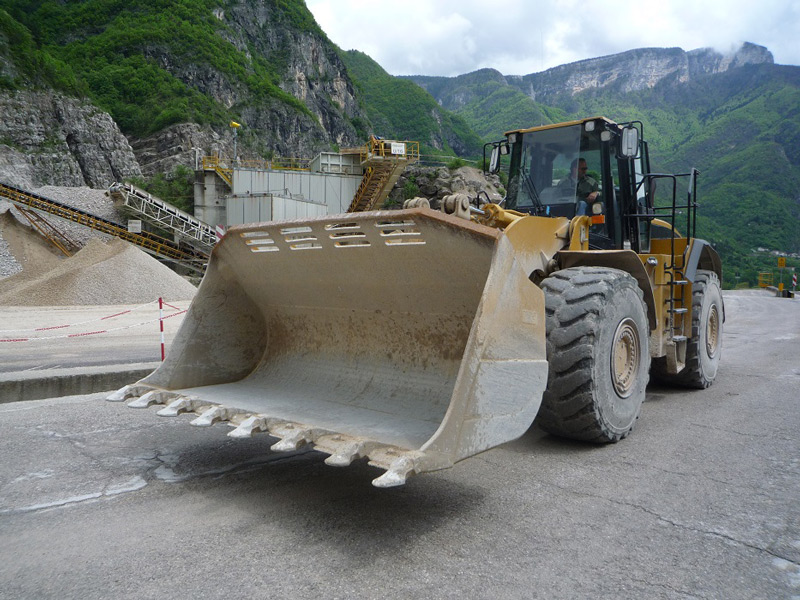

Capsule per pale caricatrici

TYL – La TYL è una capsula two-way (doppio modo), con nervatura a Y, e punta lunga. È utilizzata per un attacco al terreno livellato (senza solchi) per impieghi normali; la parte superiore può essere girata verso il basso per uno scavo più energico. La forma asimmetrica è ideale per la sostituzione della capsula lunga CAT.

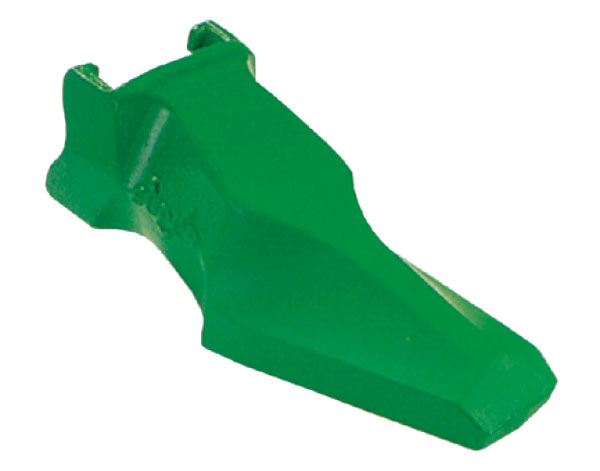

AD – La AD è una capsula FEL Abrasione con forma a Delta per applicazioni altamente abrasive in cui è necessaria una grande capacità di penetrazione. Costituisce una scelta eccellente per impieghi in cava.

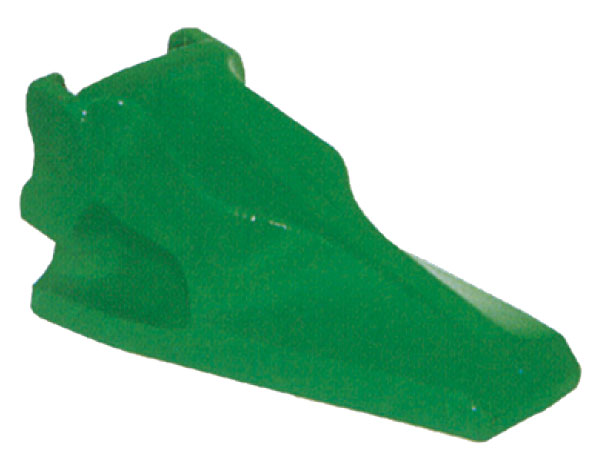

ADH – Forma robusta studiata in modo specifico per l’utilizzo sulla pala per cava Loadmaster. L’ampia scarpa di usura garantisce un piano di cava regolare e un’eccellente durata (disponibile solo nella taglia V43).

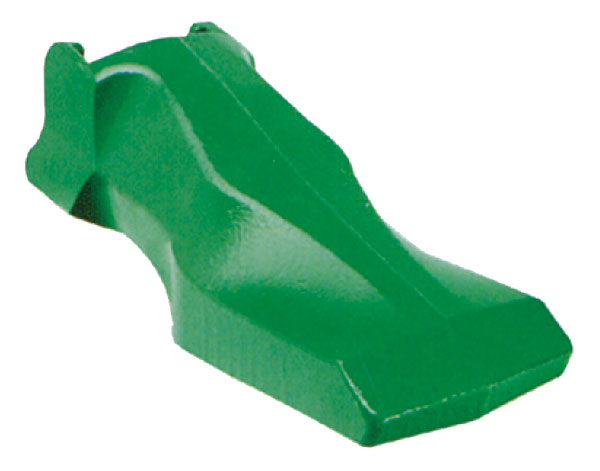

AR-ARL – La AR è una capsula FEL per Abrasione, Roccia per impieghi molto abrasivi, offre la massima quantità di metallo d’usura per una più lunga durata e un più alto valore economico. La versione ARL è disponibile in diverse taglie.

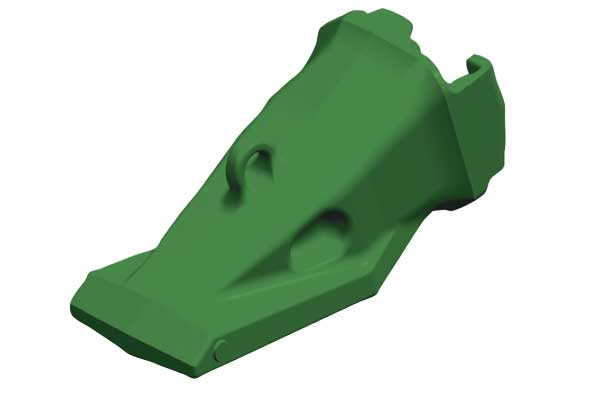

AG – La AG è una capsula Generale da Abrasione, con un ampio zoccolo per la massima resistenza in impieghi gravosi. Il profilo più snello fornisce una penetrazione molto buona.

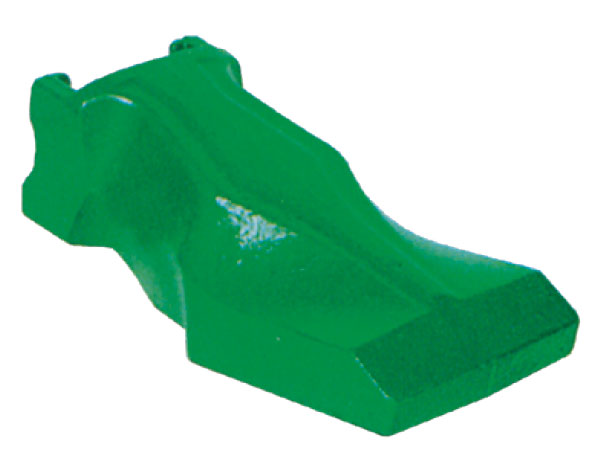

ARH – La ARH è una capsula progettata specificatamente per applicazioni Abrasive quali la movimentazione di scorie calde (Hot Slag). La ARH dispone di un massiccio zoccolo, orecchie più spesse e una sezione della cavità di grosso spessore per resistere saldamente sul nasello nelle applicazioni più pesanti. Può essere utilizzata in applicazioni diverse dalla movimentazione di scorie calde dove è necessaria una quantità maggiore di metallo d’usura.

TYLCE – CE indica una capsula Continuous Edge. La cavità della capsula non ha forma elicoidale, in modo da poter essere montata senza essere ruotata sul nasello e per poter essere applicata assieme ad una lama saldata alla stessa ed avere una benna continuous edge per pulizia piazzale, livellamento terreno, scavo con taglio uniforme.
